Matériel de transmission

Matériel réseau pour communication infrarouge

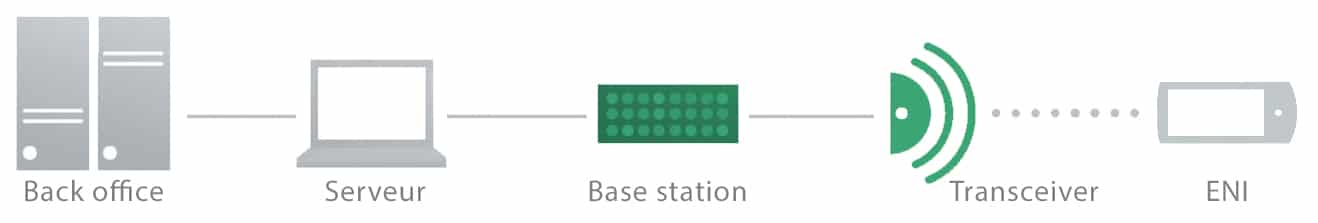

Pour piloter et mettre à jour les étiquettes numériques industrielles (ENI) , une infrastructure serveur – base station – transmetteur IR est nécessaire :

Base station pour étiquettes numériques industrielles

Les bases stations communiquent et alimentent les coupoles infrarouge via un simple câble réseau. En fonction des modèles, une base station peut accueillir de 3 à 32 à coupoles infrarouge. Le choix du modèle de base station dépend de la typologie de l’installation et de la surface à couvrir.

Transmetteurs infrarouges pour étiquettes numériques industrielles

Les transmetteurs infrarouges sont positionnées de manière à rayonner dans le même local que les étiquettes. La particularité du signal utilisé (infrarouge diffus) et de pouvoir “rebondir” sur la plupart des surfaces et d’atteindre ainsi des étiquettes même si celles-ci sont dos à l’émetteur ou derrière un élément mobilier. Il existe un mini transmetteur infrarouge fonctionnant sur port USB et sans base station. Son rayon d’action extrêmement réduit le limite aux opérations de tests et à certains usages très particuliers.

transiveur USB

Le Transceiver coupole

Cette coupole de 30cm de diamètre permet via une installation fixe de gérer un grand parc d’ENI présent dans un même espace.

  • Couverture minimale de 100 m²
  • Alimentation via cable RJ45 (POE)
  • Large champ de diffusion multidirectionnel
  • Optimal pour une utilisation fixe
transiveur USB

Le Transceiver USB

Ce dispositif de la taille d’une clef USB possède toute la puissance d’un émetteur/récepteur infrarouge en version compacte.

  • Porté de 5m
  • Alimentation via usb
  • Champ de diffusion directionnel
  • Optimal pour une utilisation nomade

Peren-IT conçoit et produit votre serveur sur mesure

La suite logicielle qui permet la gestion du contenu des étiquettes peut être installée sur un système pré existant sur votre réseau (sous réserve de sa qualification) ou sur un système conçu et produit sur mesure par Peren-IT : PC ou panel PC.

  1. Environnement minimal pour faire fonctionner la suite de gestion
    Système d’exploitationWindows 7,8,10 (32 et 64 bit)
    Windows server 2008,2012,2016 (32 et 64 bit)
    Linux Ubuntu 16.04 (64 bit)
    Mémoire vive (RAM)8Go recommandé
    ProcesseurCPU Dual Core
    Mémoire de stockage1Go pour la suite logicielle Pricer
    750Mb pour la base de donnée
    Carte réseauminimum un port Ethernet
    MoniteurMoniteur couleur, résolution min 1280×1024
    Navigateur webMS Internet Explorer 10 ou supérieur
    Mozilla Firefox v54 ou supérieure
    Google Chrome v60 ou supérieure

Un déploiement possible à toute échelle

Starter-pack le matériel

Démarrage d’activité, projet pilote, proof of concept (POC), multi-sites…

L’architecture minimale pour un projet d’implémentation d’étiquettes numériques industrielles est composée d’une licence logiciel, du matériel de transmission, et jusqu’à une cinquantaine d’étiquettes (selon les modèles). Elles seront à répartir sur une surface d’environ 100 m².
Ce projet type, hors frais annexes, peut être déployé dans le cadre d’un budget maîtrisé de 5000 €.
